ElectricaNW - программа для автоматизированного проектирования электроснабжения силового электрооборудования и внутреннего электроосвещения промышленных и гражданских объектов строительства, а также для анализа действующей электрической сети.
Построение электрической сети начинается с главного распределительного устройства, к которому подключается источник питания. Главное распределительное устройство может иметь один или два ввода. Из группы панелей можно сформировать комплектное распределительное устройство. Электроприемники подразделяются на два типа - осветительное оборудование и технологическое оборудование. Технологическое оборудование задается технологом и по типу нагрузки подразделяются на оборудование имеющий в своем составе асинхронный двигатель, тепловую нагрузку и комплексную нагрузку. Все оборудование группируется по характерным однородным категориям электроприемников. При расчете электрических нагрузок по методике СП31-110-2003, коэффициент спроса задается автоматически из встроенных таблиц базы данных, при расчете по методике РТМ 36.18.32.4-92, коэффициент использования и групповой коэффициент мощности (Cos φ) задаются по справочным данным. Вся выходная документация автоматически создается при помощи Microsoft Office Word.
Основные возможности программы:
- Расчет внутреннего освещения методом коэффициента спроса;

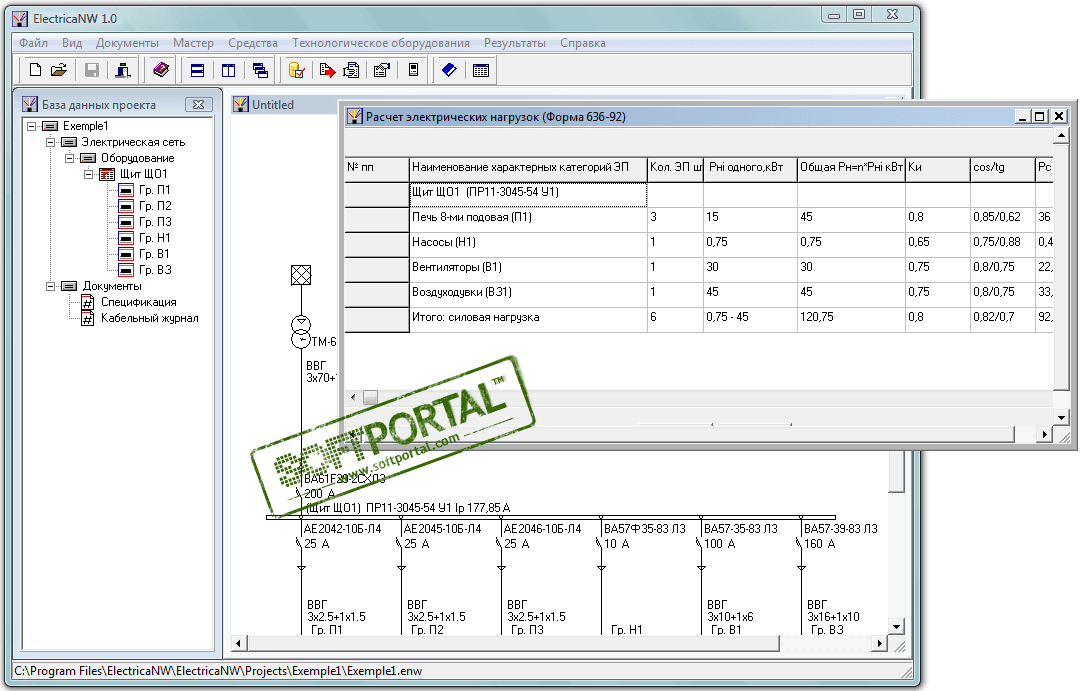

- Расчет электрических нагрузок по методикам РТМ 36.18.32.4-92, СП31-110-2003;
- Расчет токов 1-, 3-фазного короткого замыкания;
- Расчет потерь напряжения;
- Проверка электрических сетей по условиям пуска и самозапуска электродвигателей;
- Вывод таблиц расчета электрических нагрузок по методике СП31-110-92;
- Вывод таблиц расчета электрических нагрузок по методике РТМ36.18.32.4-92;

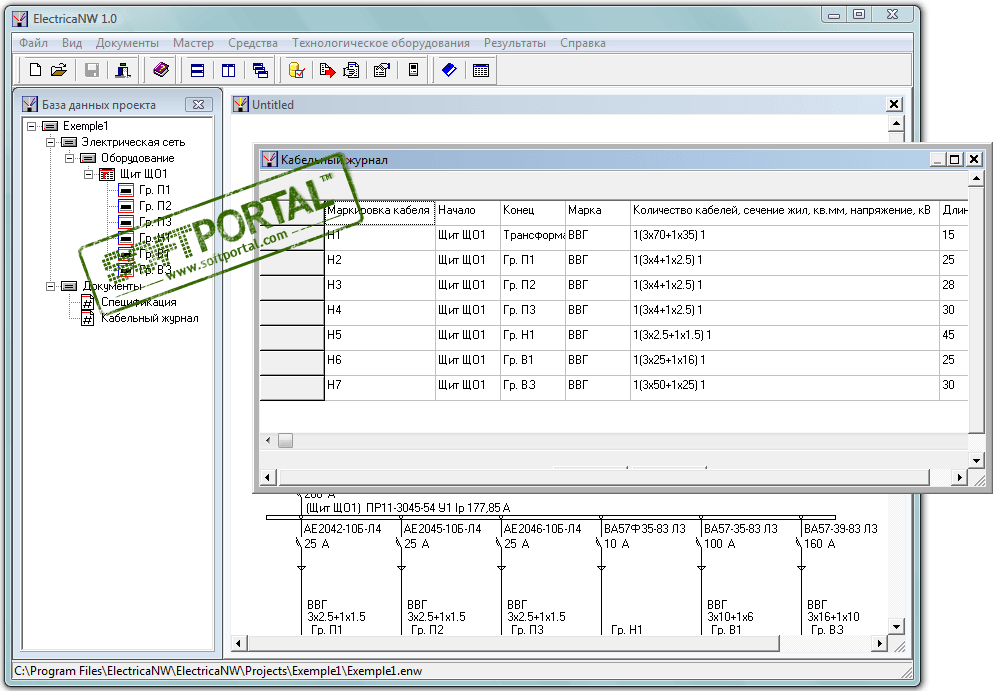

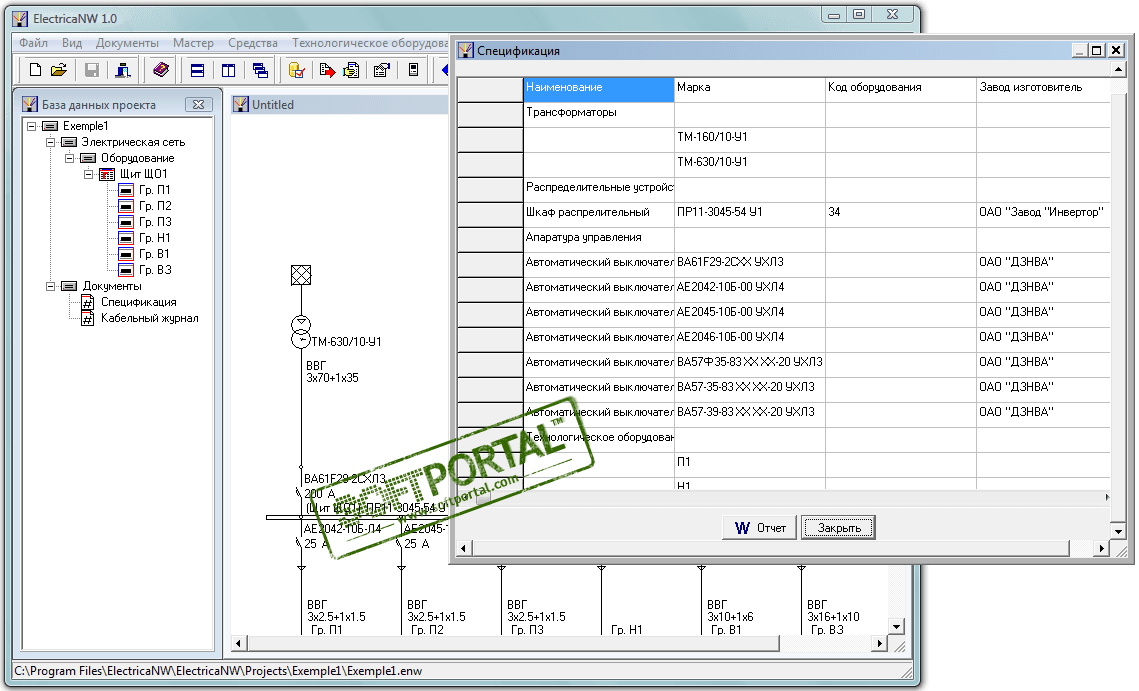

- Получение подробной спецификации, а также кабельного журнала и принципиальной схемы щитов.
